名稱：交通燈控制器設計Verilog代碼Basys3開發板vivado軟件（代碼在文末下載）

軟件：VIVADO

語言：Verilog

代碼功能：

交通燈控制器

1.設計要求

分兩個方向(1、2)，每個方向各有紅綠黃（RGY）三個交通燈。有自動、手動兩種控制方式。

在自動方式下，控制器的狀態轉移表為：

狀態? ? 亮燈? ? ?停留時間

S0? ? ? R1,G2? ? 2秒

S1? ? ? R1,Y2? ? 1秒

S2? ? ? G1,R2? ? 2秒

S3? ? ? Y1,R2? ? 1秒

在手動方式下,按下K0~K3時直接進入對應序號的狀態，隨后轉入自動方式

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在Basys3開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

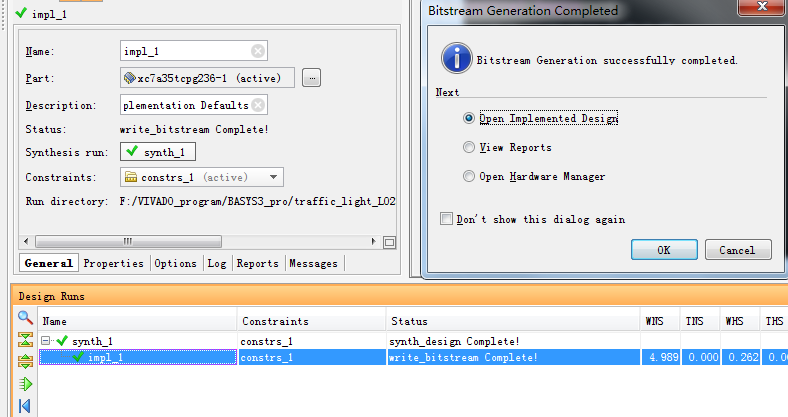

3. 程序編譯

4. 管腳分配

5. Testbench

6. 仿真圖

紅綠燈自動變化

按鍵K0~K3控制狀態變化

紅綠燈自動變化

部分代碼展示:

module?traffic_light(
????input?clk_100M,
????input?key0,//按鍵按下高電平--BTNL
????input?key1,//按鍵按下高電平--BTNR
????input?key2,//按鍵按下高電平--BTNU
????input?key3,//按鍵按下高電平--BTND
????output?reg?R1,///紅1--LD0
????output?reg?G1,//綠1--LD1
????output?reg?Y1,//黃1--LD2
????output?reg?R2,//紅2--LD3
????output?reg?G2,//綠2--LD4
????output?reg?Y2//黃2--LD5
????);
parameter?count_second=32'd100_000_000;//100M時鐘計數到100_000_000就是1s,仿真改小為100
reg?[31:0]?count=32'd0;
always@(posedge?clk_100M)
if(key0?|?key1?|?key2?|?key3)
????count<=32'd0;//有按鍵按下時重新計時
else
????if(count>=count_second)begin//100M時鐘計數到count_second就是1s
????????count<=32'd0;
????????end
????else?begin
????????count<=count+32'd1;//計數
????????end
//定義狀態S0~S3
parameter?S0=2'd0;
parameter?S1=2'd1;
parameter?S2=2'd2;
parameter?S3=2'd3;
reg?[1:0]?state=S0;
reg?[1:0]?count_s=2'd0;
always@(posedge?clk_100M)
????if(key0)begin
????????state<=S0;//按鍵K0，進入S0狀態
????????count_s<=0;
????????end
????else?if(key1)begin
????????state<=S1;//按鍵K1，進入S1狀態
????????count_s<=0;
????????end
????else?if(key2)begin
????????state<=S2;?//按鍵K2，進入S2狀態???
????????count_s<=0;
????????end
????else?if(key3)begin
????????state<=S3;//按鍵K3，進入S3狀態
????????count_s<=0;
????????end
????else
????????if(count==count_second)//1秒判斷一次狀態是否跳轉
????????????case(state)
????????????????S0:begin
????????????????????if(count_s>=1)begin//0~1表2秒
????????????????????????count_s<=0;?
????????????????????????state<=S1;//到S1
????????????????????????end
????????????????????else?begin
????????????????????????count_s<=count_s+1;?????
????????????????????????state<=S0;//S0保持2s

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=302
