作為問界品牌的主力車型，M7憑借智能化配置與高性價比成為新能源市場的熱門選擇。其前大燈作為車輛標志性設計元素之一，正從單一照明向交互功能延伸，驅動板作為核心部件，其芯片選型與架構設計直接影響燈光系統的穩定性與拓展性。本期與非網將通過拆解問界M7的前大燈驅動板來了解其結構和硬件。
問界M7大燈驅動板上圖所示，一面在鋁基板上做了突起的鰭型散熱塊，另一面則是大燈驅動的接口，包括了像電源、通信、控制等信號，可惜外殼已經用鉚釘固定死，只能通過暴力拆解。
拆解
通過切割機暴力拆開后，發現內部就一塊單一的PCB板，同樣，PCB板依舊是用鉚釘固定在鋁基板上，繼續暴力撬開，可以發現PCB板背面沒什么元器件，而PCB板與鋁基板中間有絕緣墊，并且部分芯片對應的位置處有導熱硅脂，拆解和內部結構可以觀看視頻了解，那重點來看下PCB驅動板。
從PCB板上的絲印看到這個板子是F1混合前燈_驅動板，并且是燎旺車燈做的。

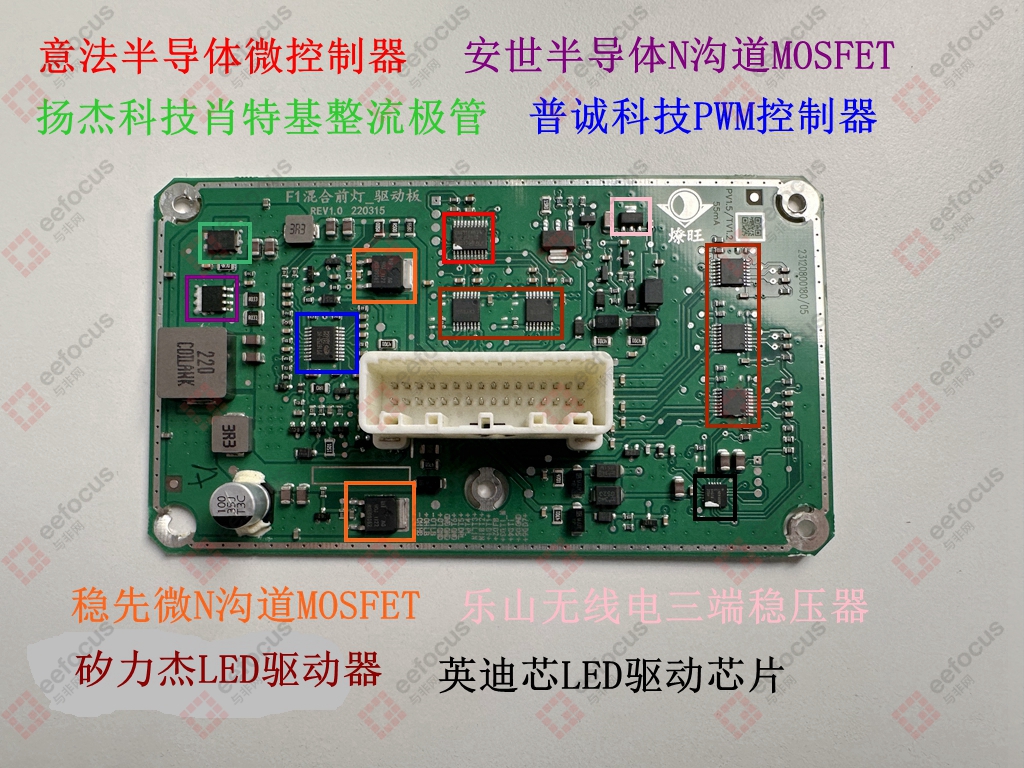

PCB上具體涉及到的芯片如上圖所示：
- 揚杰科技肖特基整流二極管（SS10U100P）
- 安世半導體N溝道MOSFET（BUK9Y25-80E），現在屬于聞泰科技
- 馳興科技一體成型功率電感
- 普誠科技PWM控制器（PT16752-HT），用于汽車前照明驅動方案
- 兩顆穩先微的車規級N溝道MOSFET（ASED9362AG）
- 意法半導體8位微控制器（STM8S003F3P6）
- 雙極晶體管BCP56-16
- LRC樂山無線電三端穩壓器（LR78L15A）
- 英迪芯的LED驅動芯片（IND83209），車規級氛圍燈控制器
剩下一些芯片還包括揚杰科技的二極管以及5顆絲印為CRYEGD的芯片（update：絲印為CRYEGD的芯片是矽力杰三通道線性LED驅動器SA32707HFA）。
驅動板背面沒任何元器件，只有幾處發熱比較大的地方有導熱硅脂用于提升散熱。所以整個驅動板上涉及到的主要器件如下所示。
小結
通過問界M7前燈驅動板的拆解，發現除了一顆意法半導體的8位微控制器，其余的芯片基本都是國產芯。由此我們不難發現在問界M7前燈驅動方案中，國產芯片占比至少在90%以上，甚至還可以更高，畢竟在我看來唯一的一顆意法半導體微控制器也完全可以用國產芯片替換，只是想不想的問題，華為在推進各種產品國產芯方案的國產化率這件事上確實值得國內所有廠商尊重。那你是如何看待這個前燈方案的呢？歡迎留言討論。
