在防雷設計中，防雷分區的劃分非常重要，因?yàn)榉览籽b置的選用要以防雷分區為依據。了解雷電防護分區及其特點，能幫助我們正確選擇浪涌保護器的型號參數，下面小編就由此來展開介紹。

防雷分區的劃分基于雷電危害的嚴重程度和設備對雷電敏感性的差異。根據國際電工委員會（IEC）標準，防雷分區被劃分為L(zhǎng)PZ 0A、LPZ 0B、LPZ 1、LPZ 2等區域。

防雷分區特點與浪涌保護器選型

防雷分區 LPZ (IEC 62305-4)

由上面的防雷分區圖可知

LPZ 0A區：直接承受雷擊，是受直擊雷電磁感應沖擊最為嚴重的區域，人和物體都可能受到全部雷電電磁場的威脅。

該區域電力系統需安裝一級（10/350us）浪涌保護器，這類SPD經過雷電流模擬沖擊試驗，可耐受直擊雷帶來的較強過電壓電涌，將大部分雷電流泄放至地，確保下級設備安全。

LPZ 0B區：在避雷針的保護范圍內，雖然不會遭受直接雷擊，但仍受全部或部分直擊雷電磁場的影響。

該區域的電源進線處應選用一級浪涌保護器，有效保護低壓配電系統設備免受過電壓損壞。

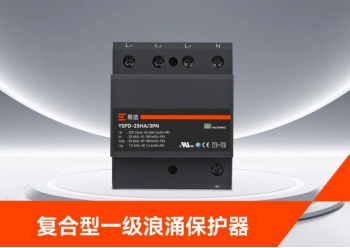

易造一級SPD型號：YSPD-25HA/3PN

LPZ 1區：根據防雷分區圖可以看到，LPZ 1區是屬于室內環境，無直擊雷風險，雷電電磁脈沖影響也有所減弱。室內區域的低壓系統，二級浪涌保護器足以應對，但在LPZ 0至LPZ 1邊界的電源線仍需安裝一級電源SPD，用于分流邊界處的浪涌電流。

LPZ 2~n區：受到的雷電影響相對較小，但考慮到精密設備的防護需求，需選用二級或三級浪涌保護器。這類保護器主要安裝在終端設備附近，用于限制殘余電壓，保護敏感電子設備。

為了更清楚地了解防雷分區的浪涌保護器具體選型，可以參考GB50343-2012《建筑物電子信息系統防雷技術規范》表5.4.3-3中的規定。

不論是哪個行業，哪種場景，都可以參考防雷分區，按照配電箱在建筑物的不同位置來選浪涌保護器。
