名稱：Quartus數字頻率計verilog代碼仿真

軟件：Quartus

語言：Verilog

代碼功能：

內容和要求:

1.設計8位10進制頻率計。

2.數字頻率計。

3.設計一個能測量方波信號的頻率的頻率計。

4.測量的頻率范圍是0~99999Hz。

5.結果用十進制數顯示。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 仿真圖

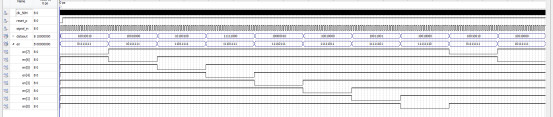

整體仿真圖

5.1 分頻模塊

5.2 閘門信號產生模塊

5.3 計數模塊

5.4 運算鎖存模塊

5.5 數碼管顯示模塊

部分代碼展示:

//計數模塊
module?count_cal(
input?clk_in,//輸入50K基準時鐘
input?signal_in,//待測頻率輸入
input?doors_open,
output?reg?[31:0]CNT1_buf,//輸出基準時鐘計數器
output?reg?[31:0]CNT2_buf//輸出待測頻率計數器
);
wire?door_1s;
assign?door_1s=doors_open;
reg?[31:0]?CNT1=32'd0;//基準時鐘計數器
reg?[31:0]?CNT2=32'd0;//待測頻率計數器
always@(posedge?clk_in)
if(door_1s==1)begin
CNT1<=CNT1+32'd1;//基準時鐘計數器
end
else?begin
CNT1<=32'd0;
end
always@(posedge?signal_in)
if(door_1s==1)begin
CNT2<=CNT2+32'd1;//待測頻率計數器
end
else?begin
CNT2<=32'd0;
end
always@(posedge?clk_in)
begin
CNT1_buf<=CNT1;//基準頻率計數
CNT2_buf<=CNT2;//待測頻率計數
end
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=392
